Manifold Setleri

Eşit ısı, dengeli debi

Manifold (kolektör), yerden ısıtma tesisatının dağıtım merkezidir. Kazandan veya karışım devresinden gelen sıcak suyu, her odaya giden boru devrelerine ayrı ayrı ve dengeli biçimde paylaştırır. Debi göstergeleri sayesinde her devrenin akışı gözle görülür ve hassasça ayarlanır; böylece odalar arasında soğuk-sıcak farkı oluşmaz.

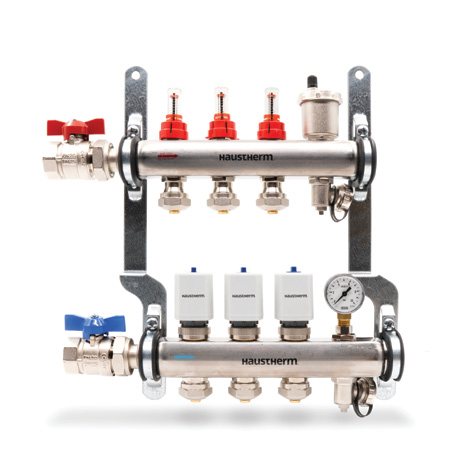

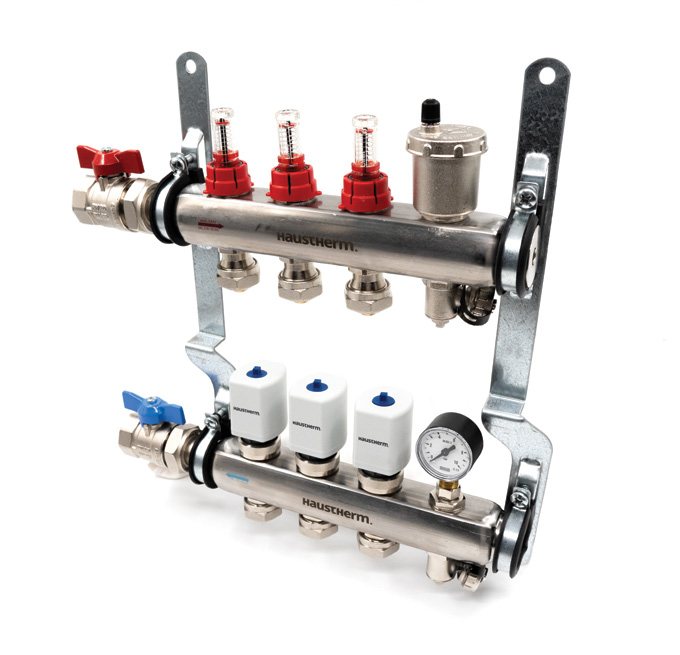

Haustherm debi göstergeli paslanmaz çelik manifold; otomatik hava purjörü, manometre, doldurma/boşaltma vanaları, askı ve kelepçe seti önceden montajlı olarak üretilir. Paslanmaz çelik gövdesiyle korozyona dayanıklıdır ve uzun yıllar bakım gerektirmeden çalışır.

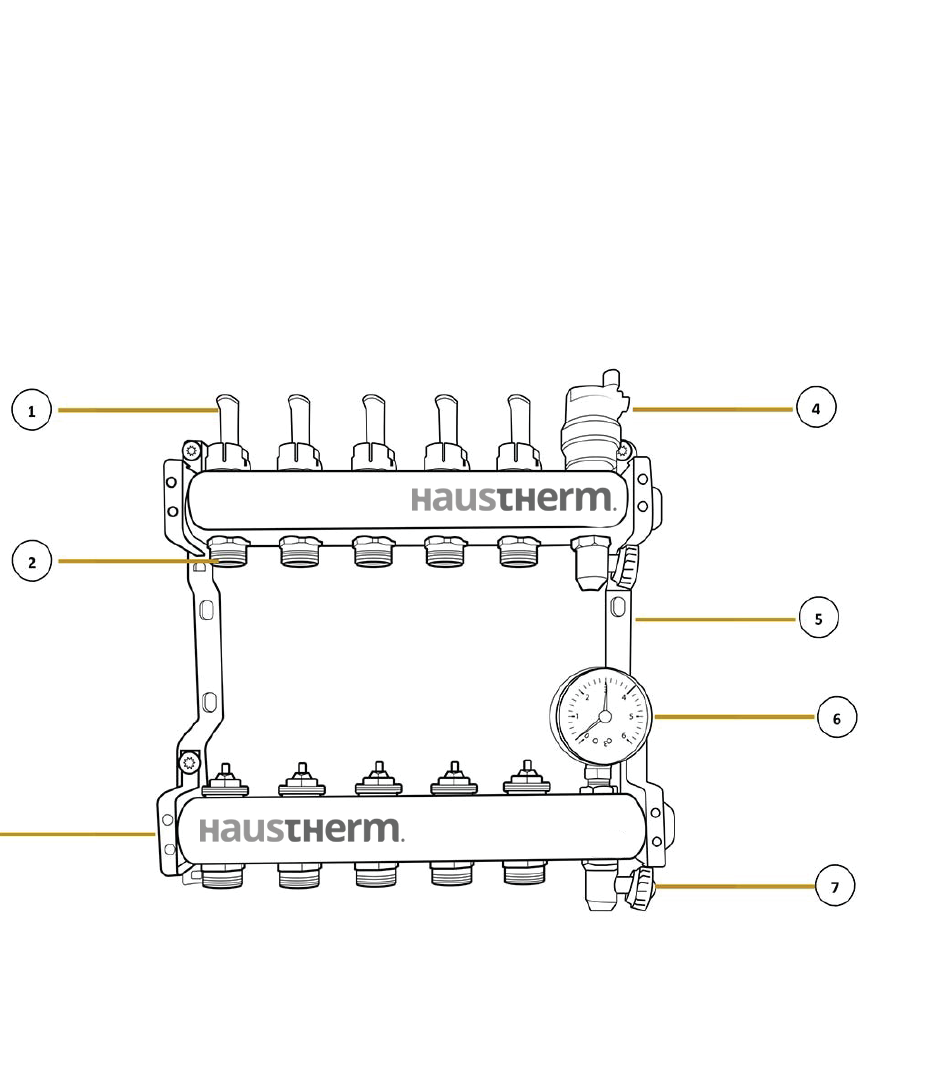

Ürün bileşenleri

• 1 · Debi göstergeli gidiş hattı manifoldu — 0–5 l/dk göstergeli akış ölçerler
• 2 · 22 mm boru bağlantı ağzı
• 3 · 1" iç dişli bağlantı ağzı
• 4 · Otomatik hava purjörü
• 5 · Askı ve kelepçe seti, tapa
• 6 · 10 bar basınç göstergesi (manometre)
• 7 · Doldurma ve boşaltma hattı
• Aktüatör uyumlu, kapaklı dönüş hattı manifoldu

Ürün özellikleri

Maksimum çalışma basıncı	6 Bar
Test basıncı	10 Bar
Çap	1"
Boru bağlantı ağızları	3/4" Dış Dişli
Manifold bağlantısı	1" İç Dişli
Maksimum çalışma sıcaklığı	90 °C

* Paslanmaz çelik manifoldun maksimum çalışma sıcaklığı 90 °C'dir; gövde üzerindeki cam debimetrelerin maksimum çalışma sıcaklığı 70 °C'dir.

Teknik çizim ve ölçüler

İpucu: bir ölçüye (A, B, C…) tıklayın — çizim o bölgeye yakınlaşır; yakınken sürükleyerek harita gibi gezinin.

Manifold seti, oda/devre sayınıza göre 2–15 çıkış arasında seçilir. A–H ölçüleri tüm modellerde sabittir; yalnızca L (toplam uzunluk) çıkış sayısına göre artar.
