Bu sayfa sistemin donanım tarafını (terminal kutusu + aktüatörler) anlatır. Odaları ayarladığınız oda termostatları — dijital, kablosuz ve smart seçenekler — için ayrıca göz atın.

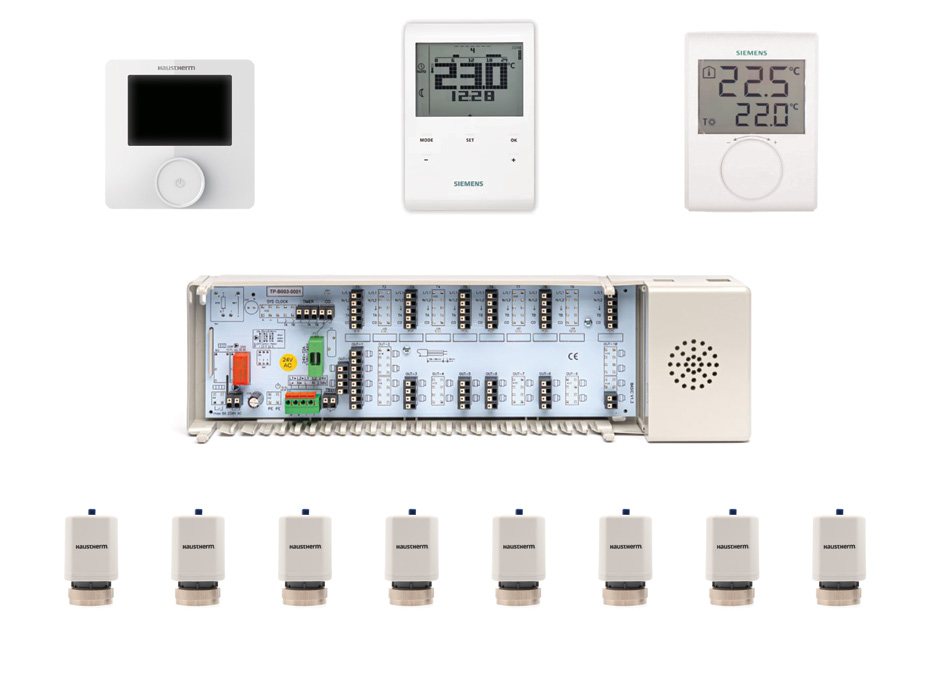

Oda Termostatlarını İnceleYerden ısıtmada her oda ayrı kontrol edilir. Bunu mümkün kılan iki bileşen vardır: terminal kutusu (kontrol ünitesi) ve termal aktüatörler. Oda termostatı istenen sıcaklığı algılar, terminal kutusu bu sinyali işler ve ilgili aktüatöre iletir; aktüatör de manifold üzerindeki o devreyi açar veya kapatır. Böylece kullanmadığınız odalar kısılır, enerji boşa harcanmaz.
Oda termostatlarından gelen sinyalleri manifold üzerindeki aktüatörlere ileten merkezi bağlantı kutusudur. 230 V ve 24 V seçenekleriyle, NC/NO çalışma mantığında ve farklı zon kapasitelerinde sunulur:
| Terminal Kutusu — 6 Zon | 230V & 24V · NC/NO |
|---|---|
| Terminal Kutusu — 10 Zon | 230V & 24V · NC/NO |
| Terminal Kutusu — 6 Zon, Pompa Kontrollü | 230V & 24V · NC/NO |
| Terminal Kutusu — 10 Zon, Pompa Kontrollü | 230V & 24V · NC/NO |
Pompa kontrollü modeller, ısı talebi olduğunda sirkülasyon pompasını otomatik devreye alır; talep bitince durdurur.
Manifold üzerine takılan, termostat sinyaliyle devreyi açıp kapatan elektrotermal aktüatörler. Sessiz çalışır, montaj sırasında manuel açma özelliği sunar.
| Besleme | 230 V ve 24 V |
|---|---|
| Çalışma mantığı | Normalde Kapalı (NC) |
| Koruma sınıfı | IP54 |
| Strok | 4 mm |
| Pozisyon süresi (230 V) | 120 sn |
| Kapama kuvveti | 100 N |
| Maksimum ortam sıcaklığı | 60 °C |
| Ek özellik | Montaj için manuel açma |
Kontrol ünitesini, smart oda termostatları ve Siemens Connected Home altyapısıyla birleştirdiğinizde; ısıtmayı telefonunuzdan açıp kapatabilir, eve varmadan ortamı ısıtabilir, tatildeyken sistemi uzaktan yönetebilirsiniz.
Terminal kutusu ve aktüatör detayları.
