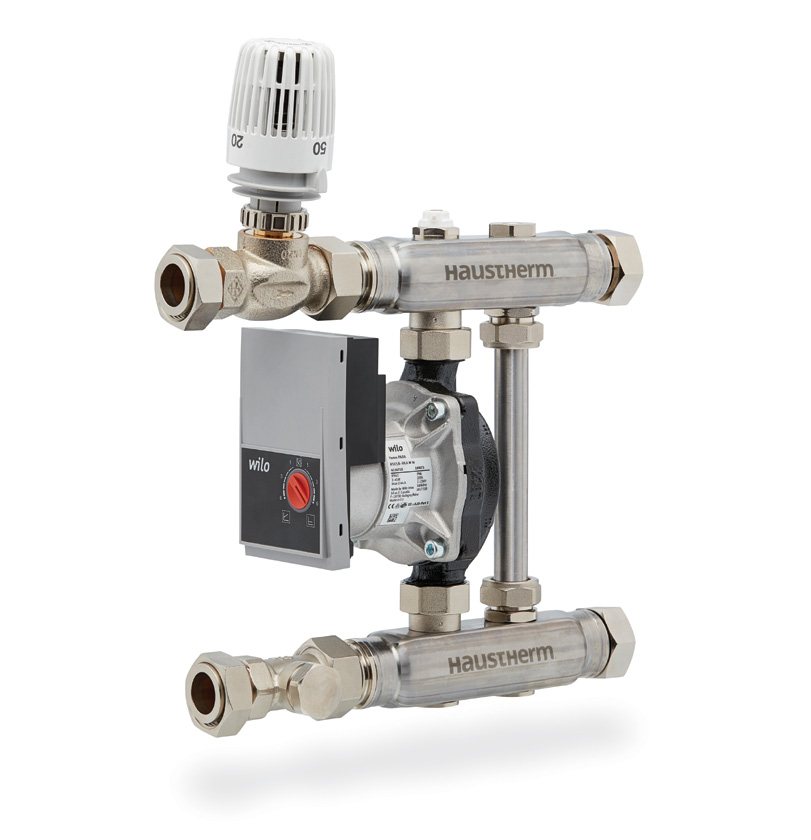

Pompalı Karışım Devresi Seti

Neden karışım devresi gerekir?

Yerden ısıtma, radyatörlere göre çok daha düşük su sıcaklığıyla çalışır (tipik olarak 35–45 °C). Kazandan gelen su ise çok daha sıcaktır. Termostatik kontrollü pompalı karışım devresi seti; sıcak gidiş suyunu dönüş suyuyla karıştırarak yerden ısıtmaya uygun ve sabit bir sıcaklık sağlar. Entegre sirkülasyon pompası da bu suyu tüm devrelerde dengeli biçimde dolaştırır.

Bu set sayesinde zemin asla aşırı ısınmaz, ısı dağılımı düzgün olur ve sistem hem konforlu hem de verimli çalışır.

Set bileşenleri ve işlevleri

• Termostatik karışım vanası — gidiş suyu sıcaklığını ayarlanan değerde sabit tutar.
• Sirkülasyon pompası — suyu manifold üzerinden tüm devrelerde dolaştırır.
• Gidiş & dönüş bağlantıları — manifoldla doğrudan, uyumlu montaj.
• Emniyet ve denge elemanları — kararlı, güvenli ve sessiz çalışma.

Ürün özellikleri

Maks. çevre sıcaklığı	0 – 40 °C
Maks. çalışma sıcaklığı	0 – 80 °C
Maks. çalışma basıncı	6 Bar
Akış sıcaklık kontrol aralığı	20 – 50 °C
Sirkülasyon pompası	Wilo PARA 15/6-43/SC 130
Güç	Yaklaşık 14 kW
Çalışma voltajı	230 V – 50 Hz
Sıcaklık sınırlayıcı	20 – 50 °C
Bağlantı parçaları	CW617N
Conta malzemesi	EPDM

Set bileşenleri

• 1 · Termostatik kontrol vanası
• 2 · 1" bağlantı rakoru
• 3 · Wilo PARA 15/6-43/SC 130 sirkülasyon pompası
• 4 · Bypass hattı — tüm devreler kapandığında pompayı korur
• 5 · Kontrol vanası
• 6 · 1" dış dişli bağlantı ağzı
• 7 · Yüzey temaslı termostat

Tüm ısıtma devreleri kapandığında bile, entegre bypass seti sayesinde ısıtma pompası sorunsuz çalışmaya devam eder.

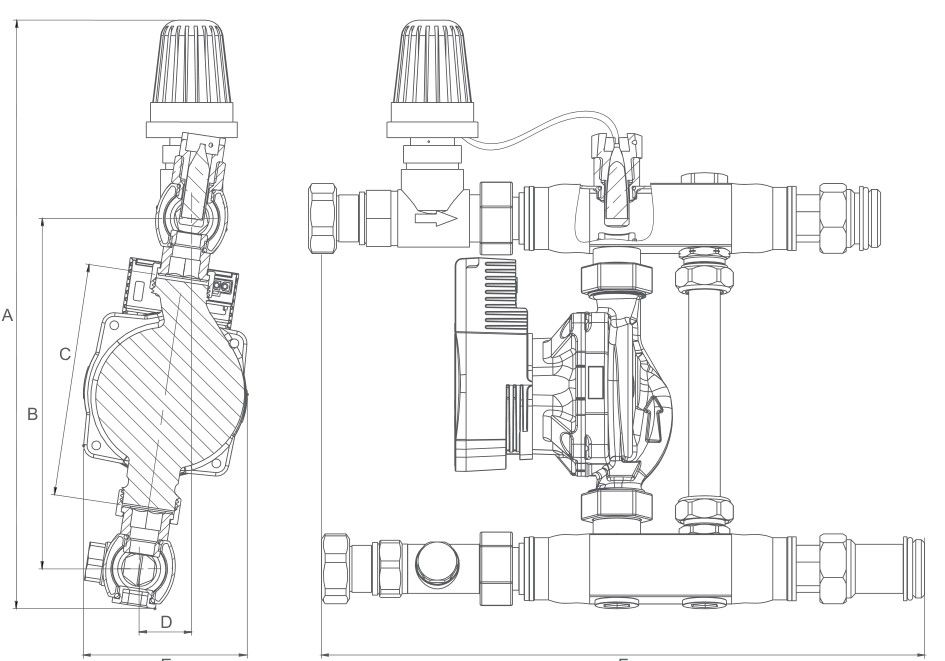

Teknik çizim ve ölçüler
